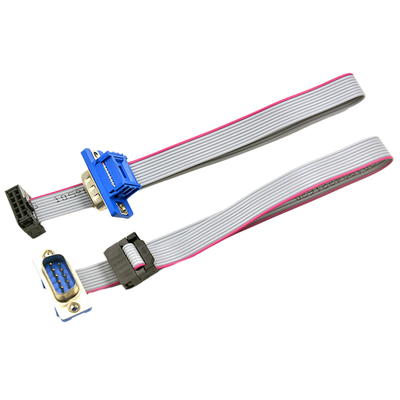

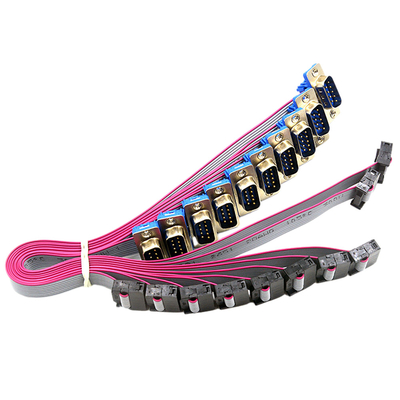

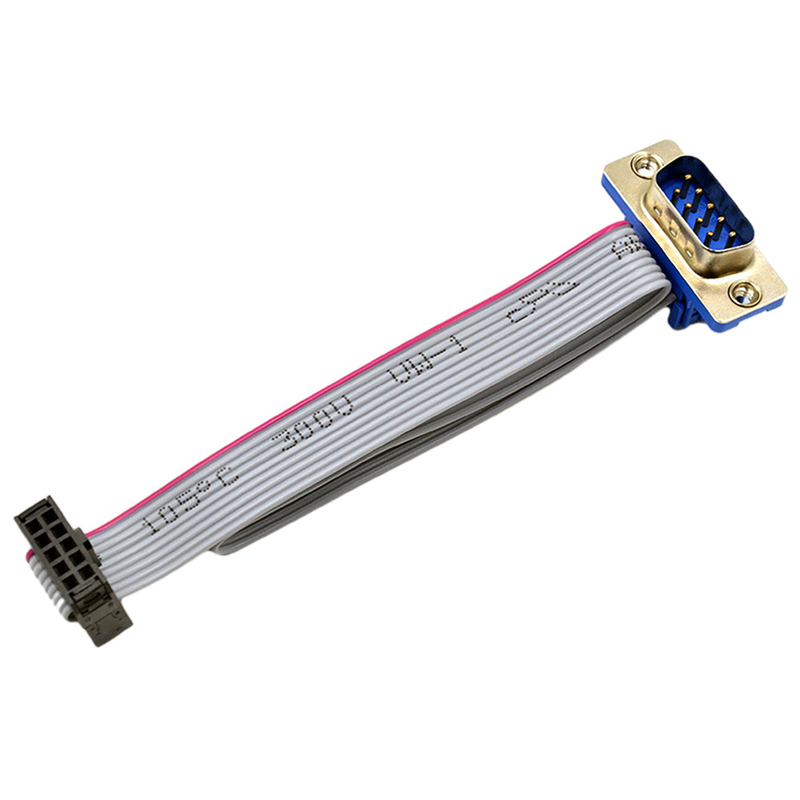

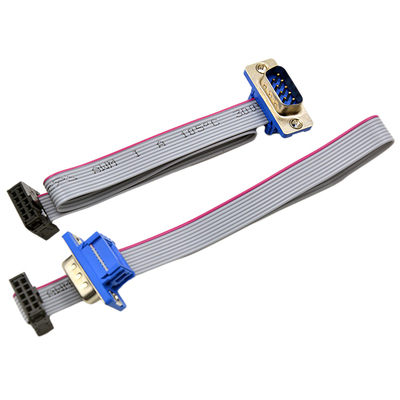

สายเคเบิล Pitch Ribbon OEM 2.54 มม. IDC DB9 ตัวผู้ตัวเมียสำหรับตัวยึดแผง

รายละเอียดสินค้า:

IDC Cable Assemblies เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับความต้องการเดินสายและสายเคเบิลของคุณด้วยระยะพิทช์ 2.54 มม. ชุดสายเคเบิลเหล่านี้ได้รับการออกแบบมาสำหรับการส่งข้อมูลความเร็วสูง และมีตัวเชื่อมต่อ Insulation Displacement Connector (IDC) ที่รับประกันการเชื่อมต่อที่เชื่อถือได้และปลอดภัยในการใช้งานชุดสายเคเบิล IDC ของเราสร้างขึ้นจากการผสมผสานระหว่างสายแพแบนและวัสดุตัวนำ เช่น ทองแดง OFC ทองแดงบริสุทธิ์ และทองแดงชุบดีบุก โดยมีตัวเลือกมาตรวัดสายไฟตั้งแต่ AWG32# ถึง AWG28#ช่วงอุณหภูมิอยู่ที่ -25℃~+85℃ ทำให้เหมาะสำหรับการใช้งานที่หลากหลายชุดประกอบสายเคเบิล IDC ของเราเหมาะสำหรับการใช้งานเชิงพาณิชย์และอุตสาหกรรม และเป็นวิธีที่มีประสิทธิภาพในการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์

คุณสมบัติ:

• ชื่อสินค้า: ชุดสายเคเบิล IDC
• วัสดุฉนวน: ซิลิโคน, PVC, HDPE.,TPE, เทฟล่อน ฯลฯ
• ประเภทสายเคเบิล: UL2651, UL2464, UL2468
• ประเภทคอนเนคเตอร์: คอนเนคเตอร์ดิสเพลสเมนต์ฉนวน
• ความยาวสายเคเบิล: ขั้นต่ำ 50 มม
• การรับรอง: UL, RoHS, REACH
• สาย UL2464
• ระยะพิทช์ 2.54 มม
• ขั้วต่อรางฉนวน

การใช้งาน:

คอนเนคเตอร์และคอนเนคเตอร์ใช้กันอย่างแพร่หลายในคอมพิวเตอร์ เครื่องมือ เครื่องจักร เครื่องใช้ไฟฟ้า รถยนต์ โทรทัศน์สี และเครื่องปรับอากาศนอกจากนี้ยังพบได้ในจอ LED ดีวีดี และวีซีดี

พวกเขาให้วิธีที่เชื่อถือได้และประหยัดต้นทุนในการรวมสองส่วนประกอบ เชื่อมต่อวงจรและระบบ ในขณะที่รับประกันการส่งสัญญาณดิจิตอลหรืออนาล็อก

เพื่อการทำงานที่รวดเร็ว ปราศจากข้อผิดพลาด และประสิทธิภาพที่ยาวนาน การเลือกตัวเชื่อมต่อที่เหมาะสมเป็นสิ่งสำคัญ

สิ่งสำคัญคือต้องเลือกตัวเชื่อมต่อสำหรับการใช้งานเฉพาะ เนื่องจากตัวเชื่อมต่อมีขนาดและประเภทแตกต่างกันไปตามอุปกรณ์ที่ใช้งาน

พารามิเตอร์ทางเทคนิค:

สายแบนประเภทนี้มีสีเทาขอบสีแดงและการพิมพ์สีอื่นๆ ที่มี ได้แก่ สีดำ สีเหลือง และสีแดง และสามารถปรับแต่งได้มาพร้อมกับระยะห่างบรรทัด 1.27 มม. และข้อกำหนดของเส้นลวด 28AWGวัสดุโครงสร้างลวดทองแดงชุบก่อนแล้วจึงบิดลวดทองแดงกระป๋อง

ตัวนำลวดแกนทองแดงมีขนาด 7/0.12 มม. แม้ว่าขนาดอื่นๆ เช่น 7/0.08 มม., 7/0.09 มม., 7/0.1 มม., 7/0.16 มม. และ 7/0.2 มม. ที่มีลวดทองแดง 7 เส้นก็มีเช่นกัน มีอยู่.บรรจุภัณฑ์ทำเป็นกลุ่ม 10 ชิ้น บรรจุถุงและกล่อง รวมเป็น 250 ฟุต/76.5 ม. หรือ 500 ฟุต/153 ม.เส้นผ่านศูนย์กลางตัวนำคือ 0.12 ± 0.005 มม. และอัตราการยืดตัวของตัวนำคือ 18% และสูงกว่าพื้นที่หน้าตัดของตัวนำคือ 0.36 มม.2 โดยมีระยะการควั่นตัวนำ 10.7 มม.

ความหนาของฉนวนอย่างน้อย 0.10 มม. และเฉลี่ย 0.23 มม.ความหนาของเส้นผ่านศูนย์กลางลวดคือ 0.9 ± 0.05 มม. และฉนวนคือ 100.00% ในแง่ของการยืดตัวความต้านทานแรงดึงของฉนวนคือ 1.066Kg/m² โดยมีการทดสอบประกายไฟที่ 3.0KV/0.15SPC และทนแรงดันไฟฟ้าที่ 2KV 10mA/ความต้านทานตัวนำคือ ≤ 237 โอห์ม/RM และความต้านทานของฉนวนคือ ≥ 100 ม. โอห์ม/RMความจุ 40PF/M และอิมพีแดนซ์ 100 โอห์มอุณหภูมิในการทำงานอยู่ที่ -40 °C ถึง +105 °C และฉนวนหุ้มเป็น PVC 45P (RoHS) 8058 สีเทาที่เป็นมิตรต่อสิ่งแวดล้อม

ในแง่ของข้อกำหนดในการทดสอบ ลักษณะที่ปรากฏควรดีโดยไม่มีข้อบกพร่องในการฉีดขึ้นรูปในชิ้นส่วนพลาสติก และชิ้นส่วนโลหะไม่ควรมีรอยขีดข่วน การเสียรูป ฯลฯ ประสิทธิภาพการเปิด-ปิดต้องเป็นไปตามข้อกำหนดที่ระบุ

การปรับแต่ง:

บริการที่กำหนดเองสำหรับผลิตภัณฑ์ ชุดสายเคเบิล IDC จาก RCH รุ่น IDC001 จากเมืองตงกวน ประเทศจีน ได้รับการรับรองมาตรฐาน IATF16949 และ ISO9001ปริมาณการสั่งซื้อขั้นต่ำคือ 500 ชิ้น ราคาตั้งแต่ USD0.05 ถึง USD5.0 ต่อชิ้นบรรจุ 100 ชิ้นในแต่ละถุงเวลาจัดส่งภายใน 2 ถึง 4 สัปดาห์ตัวเลือกการชำระเงิน ได้แก่ TT, Paypal และ Western Unionความสามารถในการจัดหาคือ 100,000 ชิ้นต่อสัปดาห์ขนาดพิทช์ที่ใช้ได้คือ 0.8 มม. 1.0 มม. 1.27 มม. 2.0 มม. 2.50 มม. 2.54 มม. และ 3.96 มม.ช่วงอุณหภูมิ -25℃~+85℃ตัวนำอาจเป็นทองแดง OFC ทองแดงบริสุทธิ์ หรือทองแดงชุบดีบุก และวัสดุฉนวน ได้แก่ ซิลิโคน PVC HDPE TPE และเทฟลอนเน้นเป็นพิเศษที่สายแบน สาย UL2464 และสาย UL2468

เราสามารถผลิตชุดประกอบสายไฟมัดสายไฟ:
1. ยานยนต์, รถจักรยานยนต์, รถบัส, จักรยาน, การประกอบสายไฟรถบรรทุก
2.สายไฟฟ้าและชุดสายไฟ
3.Audio, Video, สายวิทยุและชุดสายไฟ iso
4. สายรัดสายไฟอุตสาหกรรม
5. สายไฟของเครื่องใช้ในบ้าน
6. สายฟิวส์, ชุดสายไฟเครื่องเกม
7.Power, LVDs, Flat RCA, สายรัดสาย USB
8. ชุดสายไฟควบคุมและแผงควบคุม
9.สายและอุปกรณ์การแพทย์
10.สายรัดโมเดลเครื่องบิน

การสนับสนุนและบริการ:

เราให้การสนับสนุนทางเทคนิคและบริการสำหรับชุดสายเคเบิล IDC ของเราทีมวิศวกรที่มีประสบการณ์ของเราพร้อมตอบคำถามเกี่ยวกับการติดตั้ง การบำรุงรักษา และการแก้ไขปัญหาเรายังให้บริการด้านวิศวกรรมแบบกำหนดเอง รวมถึงการออกแบบและการประกอบชิ้นส่วนแบบกำหนดเอง

ทีมสนับสนุนด้านเทคนิคของเราพร้อมให้บริการทุกวันตลอด 24 ชั่วโมงเพื่อตอบคำถามและให้คำแนะนำเรามีฐานข้อมูลขนาดใหญ่เกี่ยวกับข้อมูลผลิตภัณฑ์และคำแนะนำในการแก้ปัญหาเพื่อช่วยให้คุณทำงานให้ลุล่วงเรายังจัดให้มีการฝึกอบรมเกี่ยวกับผลิตภัณฑ์และบริการของเรา

ทีมบริการของเราให้บริการซ่อมแซมและบำรุงรักษานอกสถานที่เรายังให้บริการติดตั้ง ทดสอบ และรับรองแบบครบวงจรเรามีความเชี่ยวชาญเพื่อให้แน่ใจว่าระบบของคุณทำงานได้อย่างมีประสิทธิภาพสูงสุด

การบรรจุและจัดส่ง:

บรรจุภัณฑ์และการจัดส่งสำหรับชุดสายเคเบิล IDC:

ชุดสายเคเบิลของ IDC จะถูกบรรจุในถุงพลาสติกปิดผนึก ป้องกันด้วยวัสดุกันกระแทก จากนั้นใส่ในกล่องกระดาษลูกฟูกอย่างแน่นหนาหน้ากล่องจะมีคำอธิบายผลิตภัณฑ์ หมายเลขล็อต และปริมาณจากนั้นกล่องจะถูกปิดผนึกด้วยสายรัดพลาสติกหรือโลหะหรือฟิล์มหด

กล่องจะถูกจัดส่งทางบก ทางอากาศ หรือทางทะเล ขึ้นอยู่กับความต้องการของลูกค้าการจัดส่งจะดำเนินการกับผู้ให้บริการขนส่งที่มีชื่อเสียงข้อมูลการติดตามจะถูกจัดเตรียมให้กับลูกค้าเพื่อติดตามการจัดส่ง
